Jak wygląda montaż pylonu reklamowego o wysokości 30 metrów?

Montaż pylonu reklamowego o wysokości 30 metrów to zaawansowana operacja inżynieryjna i logistyczna, wymagająca odpowiedniego projektu, przygotowanego fundamentu, specjalistycznego sprzętu dźwigowego oraz doświadczonego zespołu montażowego.

Choć dla obserwatora najbardziej spektakularnym momentem jest podniesienie stalowej konstrukcji i ustawienie jej w pionie, rzeczywisty montaż zaczyna się znacznie wcześniej.

Zanim 30-metrowy pylon pojawi się nad parkiem handlowym, stacją paliw czy obiektem komercyjnym, konieczne jest zaplanowanie transportu, sposobu podnoszenia, przygotowanie placu montażowego i sprawdzenie zgodności poszczególnych elementów z dokumentacją techniczną.

W Graffico, jako producencie pylonów reklamowych do 50 metrów, łączymy projektowanie konstrukcyjne, własną produkcję, fundamentowanie i montaż wysokich konstrukcji reklamowych.

Jak zatem wygląda montaż 30-metrowego pylonu krok po kroku? Wyjaśniamy, co dzieje się na placu budowy, jakie wyzwania musi rozwiązać wykonawca i na co powinien zwrócić uwagę inwestor.

Jak przebiega montaż pylonu reklamowego o wysokości 30 metrów?

Montaż wysokiego pylonu reklamowego obejmuje przygotowanie placu budowy i fundamentu, dostarczenie elementów konstrukcji, organizację pracy dźwigu, podnoszenie i ustawianie poszczególnych sekcji, wykonanie połączeń, instalację głowicy reklamowej oraz kontrolę techniczną.

Dokładna kolejność prac zależy od projektu, gabarytów konstrukcji, sposobu jej podziału na sekcje i warunków lokalizacji.

Pylon może być podnoszony jako odpowiednio przygotowany zespół elementów albo montowany etapami. Wybór metody wynika z dokumentacji i planu montażu opracowanego dla konkretnej inwestycji.

Najważniejsze etapy montażu

Etap	Zakres prac
1. Przygotowanie terenu	Organizacja placu montażowego, dojazdu i stref bezpieczeństwa
2. Kontrola fundamentu	Weryfikacja przygotowanego posadowienia i elementów kotwiących
3. Transport konstrukcji	Dostarczenie sekcji stalowych oraz głowicy reklamowej
4. Przygotowanie dźwigu	Dobór sprzętu, miejsca ustawienia i organizacji podnoszenia
5. Montaż konstrukcji	Ustawianie i łączenie elementów według projektu montażowego
6. Montaż głowicy	Instalacja części reklamowej i przewidzianego wyposażenia
7. Kontrola techniczna	Sprawdzenie połączeń, instalacji i wymaganej dokumentacji

1. Przygotowanie placu montażowego – zanim przyjedzie dźwig

Montaż 30-metrowego pylonu nie zaczyna się w momencie przyjazdu konstrukcji. Jednym z najważniejszych zadań jest wcześniejsze przygotowanie terenu.

Wysoki pylon reklamowy wymaga odpowiedniej przestrzeni do rozładunku, pracy urządzeń dźwigowych oraz bezpiecznego przemieszczania elementów.

Przed rozpoczęciem montażu analizuje się między innymi:

• możliwości dojazdu samochodów ciężarowych;
• dostępność miejsca dla dźwigu;
• nośność podłoża w miejscu ustawienia sprzętu;
• położenie infrastruktury podziemnej i napowietrznej;
• sąsiedztwo budynków, dróg i parkingów;
• zakres niezbędnego zabezpieczenia terenu;
• warunki pogodowe planowane na czas prac.

Dlaczego przygotowanie terenu ma tak duże znaczenie?

Nawet najlepiej zaprojektowana konstrukcja może być trudna do zamontowania, jeśli na placu budowy brakuje miejsca na właściwe ustawienie dźwigu lub bezpieczne prowadzenie prac.

Dotyczy to szczególnie inwestycji przy czynnych parkach handlowych, stacjach paliw i obiektach usługowych, gdzie należy uwzględnić bezpieczeństwo użytkowników oraz organizację ruchu.

Dlatego w Graffico sposób montażu uwzględniamy już na etapie projektowania konstrukcji.

Więcej o całym procesie realizacji wysokich konstrukcji piszemy w artykule Pylony 30–50 m – specjalizacja Graffico.

2. Fundament pod 30-metrowy pylon – co trzeba sprawdzić przed montażem?

Fundament odpowiada za przenoszenie obciążeń konstrukcji na podłoże gruntowe.

Przy wysokim pylonie reklamowym jego projekt i wykonanie mają kluczowe znaczenie dla bezpieczeństwa całego obiektu.

Przed rozpoczęciem montażu należy potwierdzić zgodność fundamentu z dokumentacją projektową oraz spełnienie wymagań przewidzianych dla kolejnych etapów prac.

Sprawdzeniu podlegają między innymi:

• położenie i geometria elementów kotwiących;
• zgodność wykonania z dokumentacją;
• wymagane parametry wykonanych elementów fundamentu;
• przygotowanie punktów połączenia z konstrukcją stalową;
• warunki umożliwiające bezpieczne rozpoczęcie montażu.

Czy fundament wpływa na sposób montażu?

Tak. Rozwiązanie fundamentowe i sposób zakotwienia konstrukcji muszą być skoordynowane z technologią montażu.

Nieprawidłowości wykryte dopiero w momencie ustawiania pylonu mogą powodować opóźnienia, dodatkowe koszty i konieczność wykonania prac naprawczych.

Istotne są także warunki gruntowe. Ten sam 30-metrowy pylon może wymagać odmiennych rozwiązań fundamentowych w dwóch różnych lokalizacjach.

Dlatego Graffico łączy projektowanie konstrukcji, przygotowanie rozwiązań fundamentowych oraz montaż w ramach jednego procesu inwestycyjnego.

3. Transport 30-metrowej konstrukcji reklamowej

Jednym z największych wyzwań logistycznych jest dostarczenie elementów wysokiego pylonu na miejsce inwestycji.

W zależności od projektu konstrukcja może być podzielona na kilka sekcji transportowych, które następnie łączy się podczas montażu.

O sposobie podziału decydują między innymi:

• gabaryty i masa konstrukcji;
• możliwości transportowe;
• przebieg trasy dojazdu;
• geometria poszczególnych elementów;
• dostępność miejsca montażu;
• przewidziana technologia łączenia sekcji.

Czy 30-metrowy pylon transportuje się w całości?

Nie ma jednej metody odpowiedniej dla wszystkich konstrukcji.

W przypadku wielu wysokich pylonów stosuje się podział na sekcje, co ułatwia transport i umożliwia dostosowanie sposobu montażu do warunków terenowych.

Ostateczna decyzja powinna wynikać z indywidualnego projektu i planu logistycznego.

Własne zaplecze produkcyjne Graffico pozwala koordynować przygotowanie elementów konstrukcji z wymaganiami transportowymi i montażowymi.

4. Jaki dźwig jest potrzebny do montażu pylonu o wysokości 30 metrów?

To jedno z najczęstszych pytań dotyczących montażu wysokich konstrukcji reklamowych.

Nie można dobrać dźwigu wyłącznie na podstawie wysokości pylonu. Odpowiedni sprzęt zależy od masy podnoszonych elementów, promienia pracy, geometrii konstrukcji, warunków terenowych oraz przyjętej technologii montażu.

Podczas planowania analizuje się między innymi:

• masę poszczególnych sekcji;
• wysokość, na którą trzeba podnieść element;
• odległość dźwigu od miejsca posadowienia konstrukcji;
• wymagany zasięg i konfigurację sprzętu;
• warunki podparcia urządzenia;
• dopuszczalne warunki pracy;
• sposób prowadzenia i stabilizacji podnoszonego elementu.

Dlaczego sam udźwig dźwigu nie wystarcza?

Parametry udźwigu zależą od konfiguracji sprzętu i promienia pracy.

Dlatego dźwig dobiera się na podstawie rzeczywistego scenariusza podnoszenia, a nie wyłącznie na podstawie jednej liczby podanej w jego nazwie lub specyfikacji.

Przy odpowiednio zaplanowanym montażu uwzględnia się także ograniczenia wynikające z terenu i warunków atmosferycznych.

Dobór dźwigu, osprzętu i technologii podnoszenia powinien być wykonany przez osoby posiadające odpowiednie kwalifikacje.

5. Podnoszenie i ustawianie stalowej konstrukcji pylonu

To najbardziej widowiskowy etap całej realizacji.

Elementy konstrukcji są podnoszone i ustawiane zgodnie z przyjętym planem montażowym.

W zależności od projektu prace mogą obejmować montaż poszczególnych sekcji lub ustawienie wcześniej połączonej części konstrukcji.

Podczas operacji szczególne znaczenie mają:

• odpowiednio przygotowane punkty podnoszenia;
• stabilność elementów;
• kontrola położenia konstrukcji;
• komunikacja zespołu montażowego;
• warunki pogodowe;
• przestrzeganie wyznaczonych stref bezpieczeństwa.

Czy silny wiatr może wstrzymać montaż pylonu?

Tak. Oddziaływanie wiatru ma istotny wpływ na bezpieczeństwo prac dźwigowych, szczególnie podczas podnoszenia wysokich elementów i głowic reklamowych o dużej powierzchni.

Decyzje o dopuszczalności prowadzenia prac podejmuje się na podstawie warunków rzeczywistych, dokumentacji sprzętu oraz przyjętego planu montażu.

Nie istnieje jedna uniwersalna prędkość wiatru odpowiednia dla każdej operacji montażowej.

Wysoki pylon reklamowy wymaga precyzji nie tylko podczas projektowania, ale również w czasie każdej operacji podnoszenia i łączenia elementów.

Zobacz również ofertę Graffico dotyczącą projektowania i montażu słupów reklamowych do 50 metrów.

6. Montaż głowicy reklamowej – jeden logotyp czy wiele marek?

Po ustawieniu konstrukcji nośnej lub na odpowiednio wcześniejszym etapie, zgodnie z projektem, montowana jest głowica reklamowa.

Jej rozwiązanie zależy od przeznaczenia pylonu.

Może to być głowica:

• dwustronna;
• trójstronna;
• wielomarkowa;
• obrotowa, wymagająca indywidualnych rozwiązań mechanicznych.

Czy rodzaj głowicy wpływa na sposób montażu?

Zdecydowanie tak.

Wielkość, masa, geometria i sposób połączenia głowicy z konstrukcją nośną wpływają na technologię jej transportu oraz montażu.

Duże głowice reklamowe mogą wymagać szczególnej uwagi podczas podnoszenia z uwagi na swoją powierzchnię i oddziaływanie wiatru.

W przypadku głowic wielomarkowych należy również odpowiednio zaplanować montaż logotypów, instalacji elektrycznych i późniejszy dostęp serwisowy.

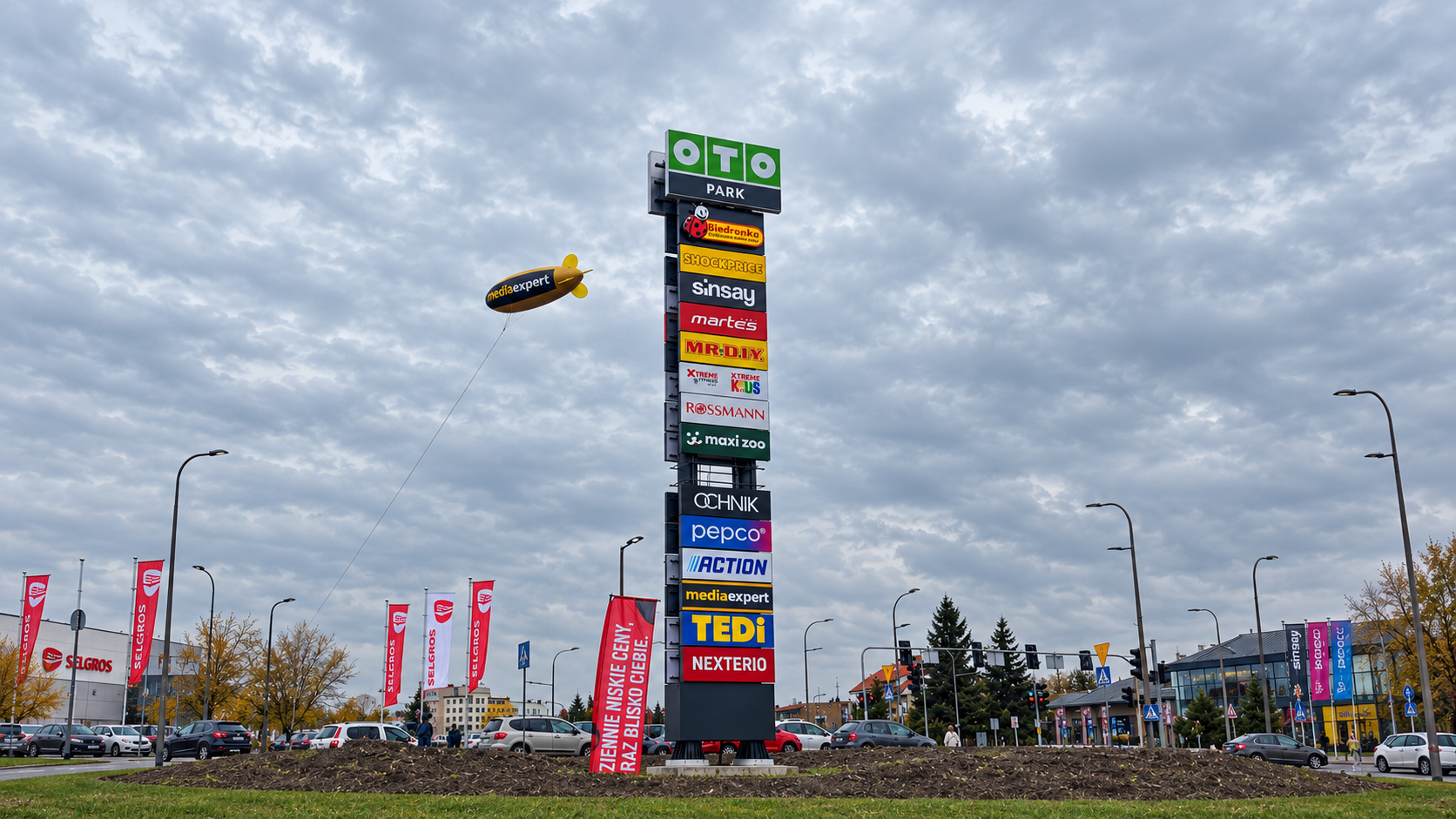

Ma to szczególne znaczenie przy pylonach reklamowych dla parków handlowych, gdzie konstrukcja musi umożliwiać czytelną ekspozycję kilku lub kilkunastu marek.

7. Instalacja elektryczna i podświetlenie LED

Wysokie pylony reklamowe bardzo często wykorzystują podświetlenie, dzięki któremu oznakowanie pozostaje widoczne po zmroku.

Zakres prac związanych z instalacją zależy od projektu, liczby logotypów i przyjętej technologii oświetleniowej.

Na etapie montażu i uruchomienia należy uwzględnić między innymi:

• połączenia instalacji elektrycznej;
• prawidłowe zasilanie modułów LED;
• przewidziane zabezpieczenia;
• dostęp do elementów wymagających serwisowania;
• sprawdzenie działania podświetlenia.

Prace elektryczne oraz wymagane pomiary powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.

Dlaczego dostęp serwisowy trzeba przewidzieć już w projekcie?

Ponieważ wymiana elementu oświetlenia lub logotypu na wysokości kilkudziesięciu metrów jest znacznie bardziej wymagająca niż serwis reklamy znajdującej się kilka metrów nad ziemią.

Dobrze zaprojektowana konstrukcja powinna uwzględniać późniejszą eksploatację, wymianę elementów reklamowych oraz bezpieczny dostęp do przewidzianych punktów serwisowych.

8. Kontrola po montażu i odbiór techniczny

Zakończenie podnoszenia konstrukcji nie oznacza automatycznie zakończenia całej inwestycji.

Konieczne jest wykonanie wymaganych kontroli i czynności odbiorowych, stosownie do projektu, zakresu prac i obowiązujących przepisów.

Mogą one obejmować:

• weryfikację położenia konstrukcji;
• kontrolę wykonanych połączeń;
• sprawdzenie elementów mocujących;
• kontrolę instalacji elektrycznej i podświetlenia;
• zebranie wymaganych dokumentów;
• przekazanie dokumentacji powykonawczej;
• ustalenie zasad eksploatacji i serwisu.

W przypadku wysokich pylonów szczególnie ważne jest, aby inwestor wiedział, kto odpowiada za cały proces i dokumentację.

O roli projektantów, konstruktorów, pracowników produkcji i ekip montażowych piszemy szerzej w artykule Ile osób naprawdę pracuje na Twój pylon reklamowy?.

Ile trwa montaż 30-metrowego pylonu reklamowego?

Czas montażu pylonu o wysokości 30 metrów zależy od technologii konstrukcji, liczby sekcji, rodzaju głowicy, warunków terenowych, organizacji pracy dźwigu i pogody.

Trzeba odróżnić samą operację podnoszenia konstrukcji od całego procesu montażowego.

Ustawienie przygotowanego elementu w pionie może stanowić stosunkowo krótki fragment prac, ale organizacja placu budowy, przygotowanie sprzętu, wykonanie połączeń, instalacji oraz odbiorów wymaga dodatkowego czasu.

Dlatego bez dokumentacji konkretnego projektu nie należy podawać jednego, uniwersalnego terminu montażu 30-metrowego pylonu.

Inwestor powinien otrzymać harmonogram uwzględniający cały zakres prac terenowych.

Ile kosztuje montaż pylonu reklamowego o wysokości 30 metrów?

Koszt montażu jest ustalany indywidualnie.

Najważniejsze czynniki wpływające na cenę to:

Element	Wpływ na koszt
Masa konstrukcji	Dobór urządzeń dźwigowych i organizacja podnoszenia
Liczba sekcji	Liczba operacji montażowych i zakres łączenia
Rodzaj głowicy	Gabaryty, masa i sposób instalacji
Lokalizacja	Dostępność terenu, dojazd i możliwości ustawienia sprzętu
Warunki gruntowe	Przygotowanie podłoża i warunki pracy urządzeń
Instalacja LED	Zakres połączeń, uruchomienia i kontroli
Organizacja terenu	Zabezpieczenia, ograniczenia ruchu i harmonogram
Warunki pogodowe	Potencjalny wpływ na organizację oraz termin prac

Warto pamiętać, że cena samego montażu nie jest tym samym co koszt całej inwestycji, który obejmuje również projektowanie, fundament, produkcję i transport.

Najczęstsze błędy przy montażu wysokich pylonów reklamowych

W przypadku inwestycji o tej skali szczególnie istotne jest unikanie błędów organizacyjnych i projektowych.

Brak wcześniejszego sprawdzenia dostępności terenu

Może skutkować trudnościami z ustawieniem dźwigu i organizacją bezpiecznych operacji montażowych.

Nieuwzględnienie transportu podczas projektowania

Zbyt duże gabaryty elementów mogą wymagać zmian w logistyce lub technologii wykonania.

Nieskoordynowanie projektu fundamentu i konstrukcji

Może prowadzić do problemów z posadowieniem oraz połączeniem elementów.

Brak planu serwisowania głowicy reklamowej

Może powodować zwiększenie kosztów późniejszej eksploatacji.

Rozproszona odpowiedzialność między wykonawcami

Może utrudniać koordynację prac i wyjaśnienie odpowiedzialności za poszczególne etapy.

W Graffico łączymy projektowanie, produkcję i montaż w ramach kompleksowej realizacji, co pozwala koordynować prace od założeń technicznych po odbiór konstrukcji.

Checklista inwestora – co ustalić przed montażem 30-metrowego pylonu?

Przed rozpoczęciem prac warto upewnić się, że:

1. Dokumentacja projektowa została przygotowana i zatwierdzona w wymaganym zakresie.
2. Fundament został wykonany zgodnie z projektem i spełnia wymagania do rozpoczęcia montażu.
3. Teren umożliwia dojazd i bezpieczną pracę sprzętu.
4. Ustalono technologię i kolejność montażu.
5. Dobór urządzeń dźwigowych odpowiada rzeczywistym warunkom.
6. Określono odpowiedzialność za poszczególne etapy.
7. Przygotowano organizację i zabezpieczenie terenu.
8. Ustalono sposób kontroli połączeń i instalacji.
9. Określono zakres odbioru oraz przekazywanej dokumentacji.
10. Uzgodniono warunki późniejszej eksploatacji i serwisu.

Dlaczego montaż wysokiego pylonu warto powierzyć doświadczonemu producentowi?

Montaż 30-metrowego pylonu jest końcowym etapem procesu, na który składają się projektowanie, obliczenia konstrukcyjne, przygotowanie fundamentu, produkcja i logistyka.

Konstrukcja powinna zostać zaprojektowana nie tylko z myślą o bezpieczeństwie podczas użytkowania, ale również o możliwościach jej wykonania, przewozu i montażu.

Graffico projektuje, produkuje i montuje pylony reklamowe oraz wysokie słupy o wysokości do 50 metrów.

Dysponujemy własnym zapleczem produkcyjnym i zespołami odpowiedzialnymi za kluczowe etapy realizacji.

Dzięki temu możemy koordynować proces inwestycyjny od przygotowania projektu po montaż gotowego pylonu.

Najczęściej zadawane pytania – FAQ

Jak montuje się pylon reklamowy o wysokości 30 metrów?

Montaż polega na przygotowaniu terenu i fundamentu, dostarczeniu elementów konstrukcji oraz ustawieniu ich przy użyciu odpowiednio dobranego sprzętu dźwigowego. Następnie wykonuje się przewidziane połączenia, montuje głowicę reklamową, instalację elektryczną i przeprowadza wymagane kontrole.

Czy do montażu pylonu 30 m potrzebny jest dźwig?

Przy montażu tak wysokiej konstrukcji zwykle wykorzystuje się specjalistyczne urządzenia dźwigowe. Ich dobór zależy od masy i gabarytów elementów, promienia pracy, technologii montażu oraz warunków lokalizacji.

Ile trwa montaż 30-metrowego pylonu?

Czas zależy od projektu, liczby sekcji, wielkości głowicy, warunków terenowych i organizacji prac. Sama operacja podnoszenia jest tylko częścią całego montażu, dlatego harmonogram ustala się indywidualnie.

Czy 30-metrowy pylon montuje się w całości?

Nie zawsze. Wiele wysokich konstrukcji jest dzielonych na sekcje transportowe i montażowe. Technologia łączenia elementów oraz sposób podnoszenia wynikają z konkretnego projektu.

Czy można montować pylon reklamowy podczas silnego wiatru?

Prace dźwigowe mogą podlegać ograniczeniom związanym z prędkością wiatru i warunkami pogodowymi. Dopuszczalność prowadzenia operacji ocenia się na podstawie dokumentacji sprzętu, planu montażu i rzeczywistych warunków.

Czy Graffico wykonuje montaż pylonów reklamowych w całej Polsce?

Tak. Graffico realizuje projekty wysokich pylonów i słupów reklamowych na terenie Polski, oferując kompleksową obsługę obejmującą projektowanie, produkcję, logistykę i montaż.

Montaż pylonu reklamowego 30 m – wybierz partnera, który odpowiada za całą inwestycję

Budowa i montaż wysokiego pylonu reklamowego wymagają doświadczenia, odpowiedniej organizacji oraz współpracy wielu specjalistów.

Przy konstrukcjach o wysokości 30–50 metrów nie wystarczy sama możliwość wyprodukowania elementów stalowych. Równie ważna jest umiejętność ich bezpiecznego przetransportowania, ustawienia i przekazania inwestorowi gotowej konstrukcji.

Graffico realizuje wysokie pylony reklamowe dla stacji paliw, parków handlowych, sieci retail i obiektów komercyjnych.

Planujesz budowę pylonu o wysokości 30, 40 lub 50 metrów?

Skontaktuj się z Graffico – porozmawiaj o projekcie i montażu wysokiego pylonu

Prześlij nam lokalizację, planowaną wysokość i podstawowe założenia inwestycji. Pomożemy określić możliwy zakres realizacji.
